Abstands- und Dickenmessung

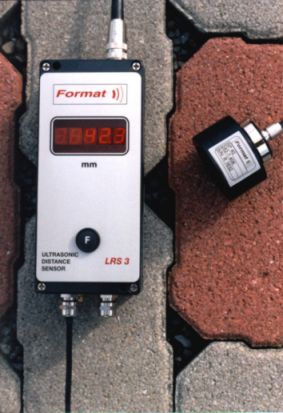

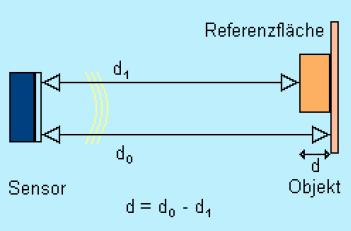

Das Sensorsystem LRS 3 besteht aus einem Sensorkopf mit Ultraschallwandler und einem Grundgerät mit Display und Funktionstaster. Durch seine neue Schaltungstechnik und programmierbaren Funktionen eignet sich LRS 3 für alle Abstands- und Dickenmessungen, bei denen ein großer Messbereich, hohe Messgenauigkeit und die Erfassung strukturierter Oberflächen gefordert sind. Der Folienschwinger im Sensorkopf emittiert und empfängt Ultraschallwellen in Luft. Nach dem Impuls- Echoverfahren wird aus der Laufzeit der Schallwellen zwischen Sensor und Objekt der Abstand bestimmt. Im Grundgerät des LRS 3 steuert ein Mikrocontroller den Messablauf und gewährleistet zusammen mit hochgenauen Analogbausteinen eine Auflösung von 0,01 mm. Die erzielbare Genauigkeit wird ausschließlich durch die Homogenität der Luft bestimmt. Als Messobjekte eignen sich nahezu alle Materialien aus Beton, Stein, Metall, Kunststoff, Papier, Glas und Verbundstoffen mit glatten, porösen und strukturierten Oberflächen. Die Messung ist von der Oberflächenfarbe unabhängig. Auch spiegelnde Objekte können erfasst werden. Typische Einsatzgebiete sind Dickenmessungen von Baumaterialien und Schaumstoffen sowie Füllstandsmessungen von Flüssigkeiten.

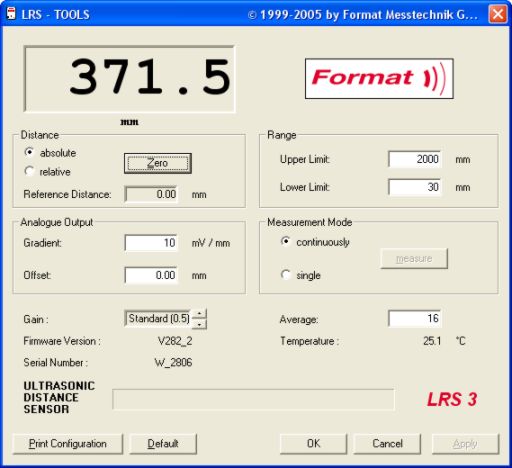

Der Sensorkopf enthält einen Temperatursensor, der die mittlere Lufttemperatur erfasst, aus der die Schallgeschwindigkeit berechnet wird. Die gemessenen Abstände werden kontinuierlich auf einem LED-Display angezeigt und gleichzeitig über eine serielle Schnittstelle sowie analog ausgegeben. Eine Funktionstaste ermöglicht die Umschaltung auf Relativmessung. Zusätzlich können mit dem Programm LRS - TOOLS wichtige Messparameter wie der Messbereich, die Mittelung, die Analogskalierung, die Sensor-Empfindlichkeit sowie die Relativmessung entsprechend der Messaufgabe angepasst werden.
