Abstands- und Dickenmessung

SONIC JOKER ist ein Ultraschall-Messgerät für die berührungslose, hochauflösende Abstandsmessung. Als Messobjekte eignen sich alle glatten und strukturierten Materialien, die eine schallreflektierende Oberfläche haben. Dazu zählen u.a. Metalle, Steine, Glas, Gummi, geschäumte und transparente Kunststoffe sowie Textilien, Vliese und Leder. Die Abstände zu Oberflächen von Flüssigkeiten und Pasten sowie von Granulaten und Pulvern können für die Füllstandsbestimmung sicher gemessen werden. Die Dicke von Schaumstoffen, Folien und anderen Bandmaterialien wird durch Relativmessung bezüglich einer festen Unterlage, z.B. einer Umlenkrolle, bestimmt. Dazu steht eine spezielle Betriebsart zur Verfügung, die mit dem PC-Programm SONIC TOOLS aufgerufen wird. Die Relativmessung kann auch durch ein digitales Steuersignal über die I/O- Schnittstelle ausgelöst werden.

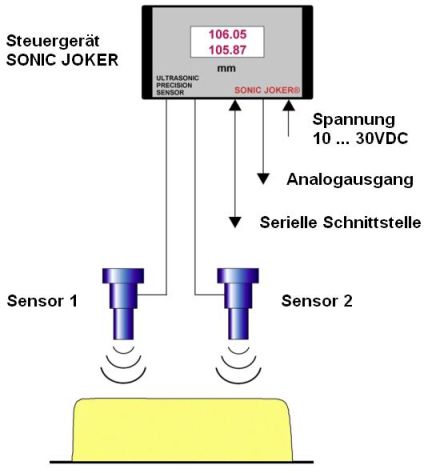

Bild 2: Steuergerät SONIC JOKER mit Schnittstellen und zwei Sensorköpfen zur kontaktlosen Dickenmessung.

Messprinzip

Die Ultraschall-Abstandsmessung erfolgt nach dem Puls-/Echoverfahren, bei dem aus der Laufzeit eines Schallimpulses vom Sensor zum reflektierenden Objekt und zurück die Entfernung zum Objekt bestimmt wird. Bei jeder Messung wird auch die Laufzeit des Echos zu einem Referenzsteg mit bekanntem Abstand gemessen. Änderungen der Schallgeschwindigkeit, bedingt durch Temperaturschwankungen oder unterschiedliche Gaszusammensetzung, z.B. durch Dämpfe von Lösungs- oder Treibmitteln, werden zuverlässig kompensiert. Der Sensorkopf FS 1*) enthält ein koaxiales Luftgebläse, mit dem die Luft zwischen Ultraschall-Wandler und Messobjekt homogenisiert wird. Der Schall kann sich dadurch ungestört ausbreiten. Im Zusammenwirken mit dem Referenzsteg wird eine Genauigkeit von unter 0,1 mm erreicht.

Datenaustausch

Die Messwerte werden auf dem 6-stelligen LED-Display des Steuergerätes SONIC JOKER angezeigt und über die serielle Schnittstelle ausgegeben. Ein I/O-Ausgang für analoge Strom- bzw. Spannungssignale sowie für digitale Schaltsignale ist ebenfalls vorhanden. Der Messbereich des SONIC JOKER, die Schaltschwellen der digitalen Ausgänge sowie die Skalierung des Analogausgangs und andere wichtige Messparameter werden über die serielle Schnittstelle mit Hilfe des PC Programms SONIC TOOLS eingestellt.
